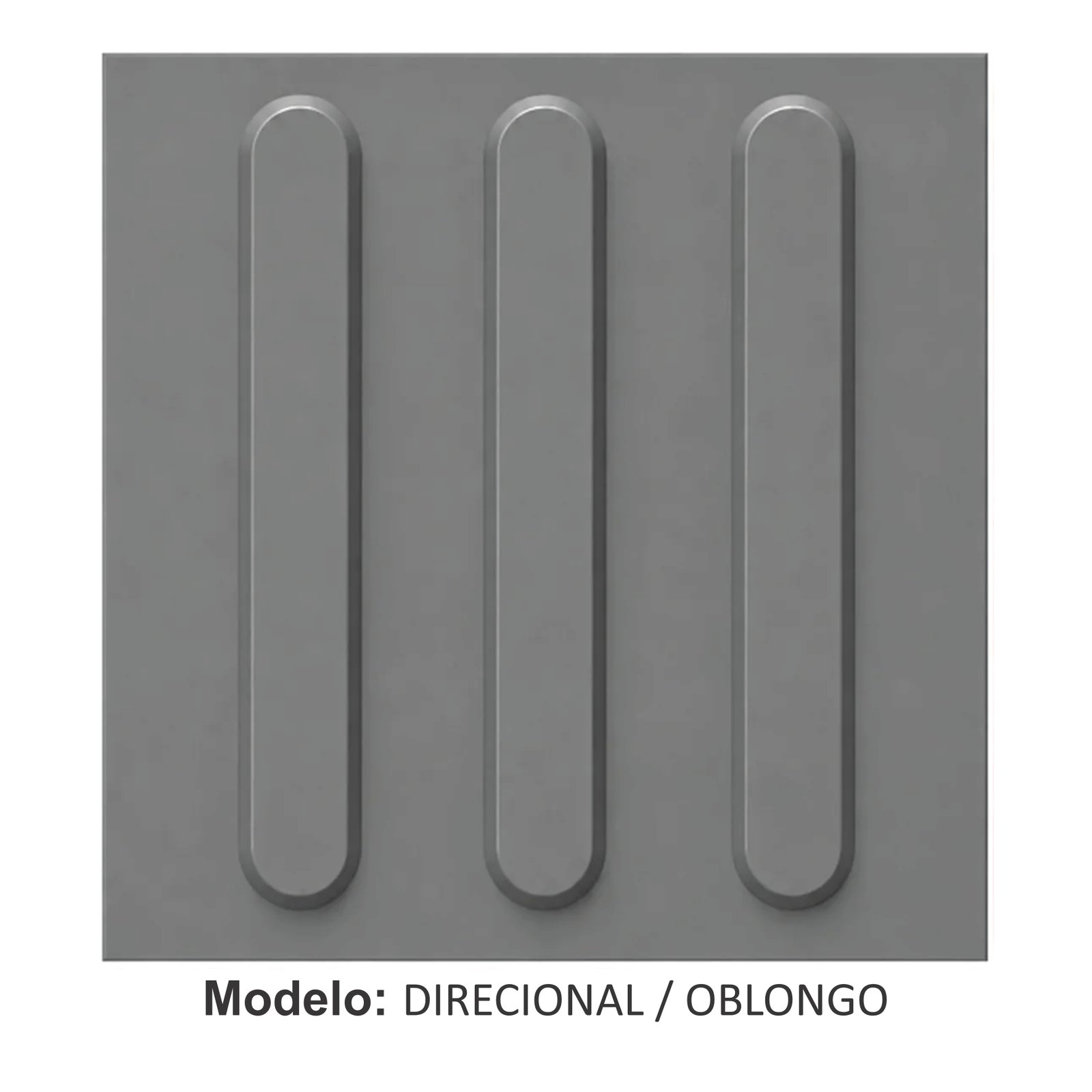

Piso Tátil Direcional Cinza 250x250x5 TPE

O Piso Tátil TPE Direcional Cinza é um elemento de sinalização podotátil fabricado em TPE, com dimensões de 250×250×5 mm e coloração cinza. Possui relevos lineares (barras paralelas) para orientar o deslocamento de pessoas com deficiência visual ao longo de um percurso acessível. Produzido conforme NBR 9050:2020 e NBR 16537:2016.

Regulamentado pela ABNT NBR 9050:2020, NBR 16537:2016, Lei Federal nº 10.098/2000 e Decreto nº 5.296/2004. O descumprimento pode acarretar sanções administrativas e vedação de habite-se em obras públicas e privadas de uso coletivo.

TPE (Termoplástico Elastomérico) com copolimerizado SBS ou SEBS, cargas minerais, pigmentos inorgânicos resistentes à UV e aditivos estabilizantes. Dureza Shore A de 90, sem PVC ou halógenos.

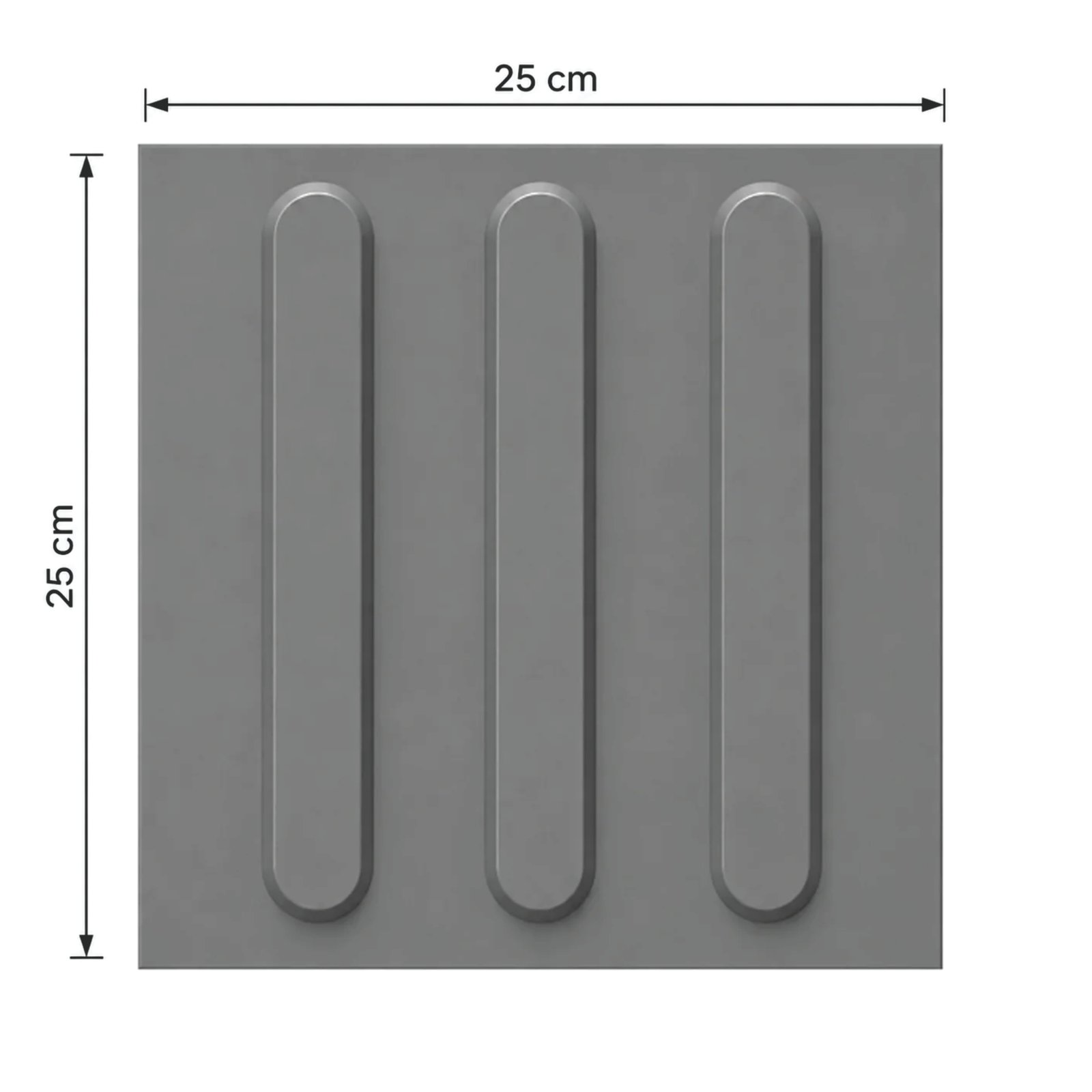

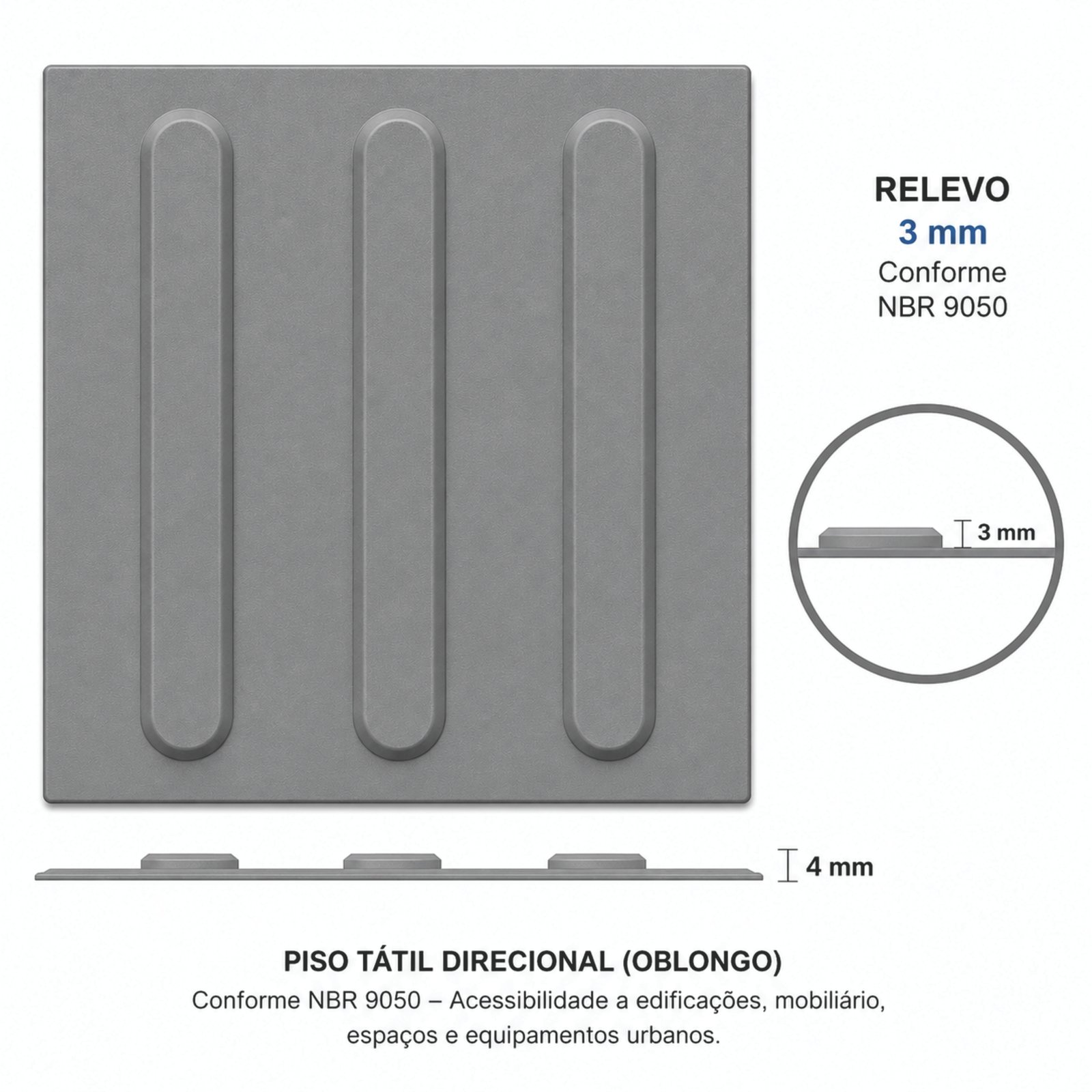

Dimensões: 250×250×5 mm; Relevos: barras lineares paralelas; Espaçamento entre centros: 50 mm; Tolerância: ±2 mm; Peso: ~110 g/peça; Dureza Shore A: 90; Cor: cinza; Antiderrapante.

Instalação com cola de contato à base de policloropreno sobre piso regularizado (cerâmica, porcelanato ou concreto polido). (1) Limpar e secar o substrato; (2) Aplicar cola em ambas as superfícies; (3) Aguardar flash-off de 5 a 15 minutos; (4) Posicionar com barras no sentido de caminhada e pressionar firmemente; (5) Evitar tráfego por 24 horas.

Direcional (barras lineares) = orienta o caminho — "siga em frente". Alerta (bolotas cônicas) = sinaliza perigo ou ponto de decisão — "pare e avalie". Ambos compõem o sistema completo de sinalização podotátil conforme NBR 16537:2016.

Nas mudanças de direção: usar piso de alerta (bolotas) no ponto de decisão. Em curvas ≤ 45°: placas direcionais cortadas em ângulo ou posicionadas em diagonal. Em curvas > 45°: intercalar módulos de alerta antes e após. As barras devem sempre apontar para o sentido correto de deslocamento.

Calçadas e passeios públicos; corredores de edificações de uso público; halls de prédios comerciais, hospitais, escolas e repartições públicas; estações de metrô, trem e terminais; aeroportos e rodoviárias; e qualquer espaço onde seja necessário orientar pessoas com deficiência visual.

O TPE resiste a intempéries, mas a cola de contato policloropreno não suporta excesso de água ou alagamentos. Uso externo aceito somente em locais abrigados (calçadas cobertas, marquises, plataformas com cobertura). Não recomendado em áreas descobertas com chuva direta.

Limpeza com água e detergente neutro. Proibido: produtos à base de cloro (hipoclorito, água sanitária) — atacam a cola policloropreno. Proibido: solventes (thinner, acetona) — degradam o TPE. Verificar periodicamente: relevos, fixação, continuidade do percurso e coloração.

µd > 0,4 (seco) e > 0,3 (molhado) conforme NBR 9050:2020. Relevos lineares e elasticidade do TPE garantem aderência eficaz mesmo em piso molhado.

Mínimo 0,25 m e máximo 0,60 m (NBR 9050:2020 e NBR 16537:2016). Faixa contínua, sem interrupções, sempre terminando em piso tátil de alerta. Placas de 250×250 mm com barras no sentido do deslocamento.

Exclusivamente cola de contato policloropreno (neoprene). Aplicar em ambas as superfícies, aguardar flash-off e pressionar. Verificar orientação das barras antes do contato (sem reposicionamento após). Argamassa, epóxi, PVA e silicone não são compatíveis.

Sim, em plataformas abrigadas com cola policloropreno sobre concreto polido, cerâmica ou porcelanato. Barras perpendiculares à borda para guiar até a posição de embarque, complementado com faixa de alerta paralela à borda. Local obrigatoriamente abrigado.

Disponível nas cores: amarelo, azul, cinza, preto, vermelho e verde. Contraste LRV mínimo de 70% exigido pela NBR 9050:2020. Usar a mesma cor para direcional e alerta na mesma instalação.

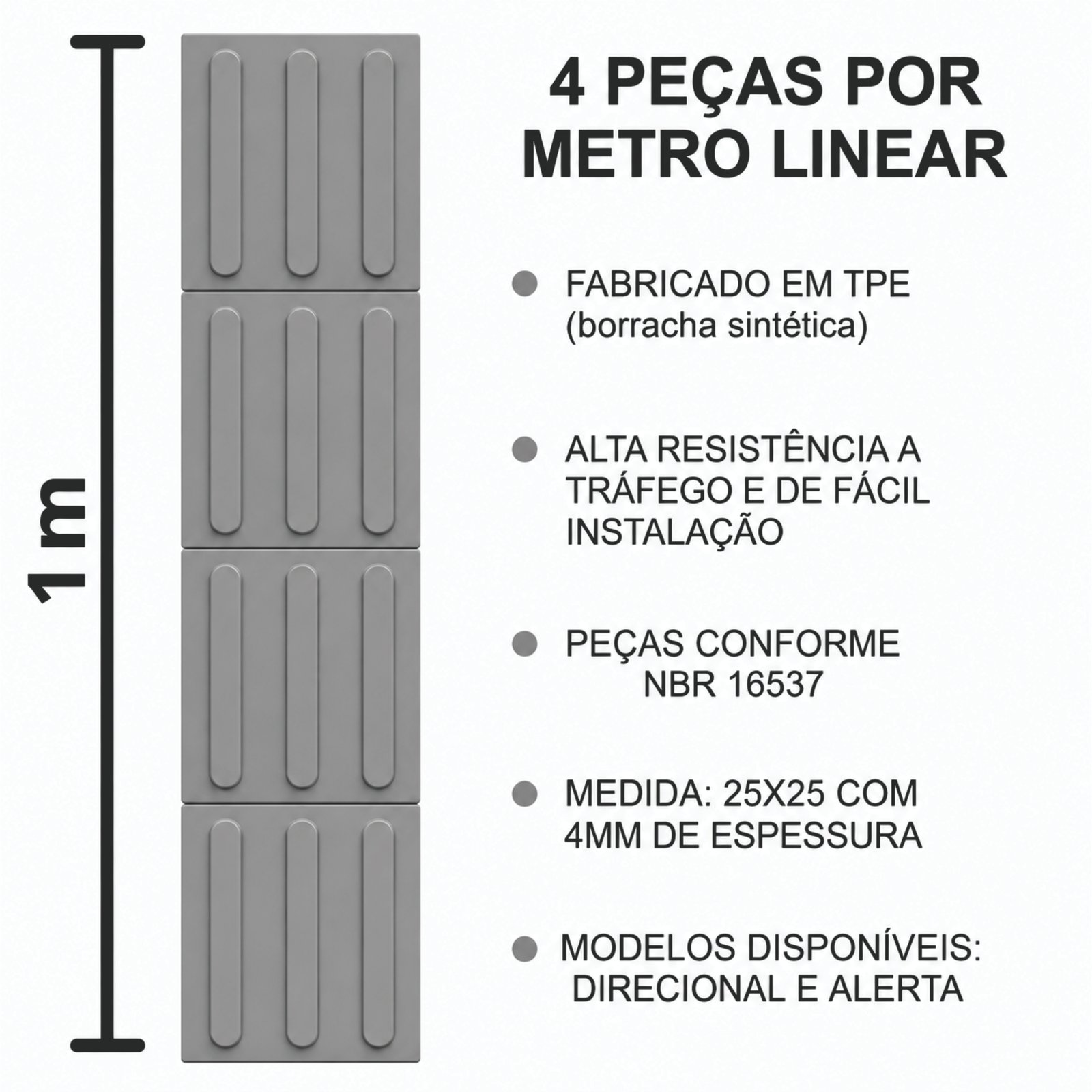

Cada placa mede 250×250 mm.

Exemplo com faixa de 25 cm (1 peça de largura):
- Comprimento: 10 m = 10.000 mm
- 10.000 ÷ 250 = 40 peças × 1 = 40 peças
- +10% de perdas: 40 × 1,10 = 44 peças

Somar as peças de alerta para extremidades e pontos de decisão.

(1) Substrato limpo, seco, sem gordura; (2) Cola uniforme em ambas as superfícies; (3) Flash-off de 5-15 minutos; (4) Verificar orientação das barras e pressionar firmemente; (5) Nunca usar produtos clorados; (6) Evitar excesso de água na área instalada.

Sim (retrofit). Substrato firme, sem partes ocas. Desnível máximo recomendado: 2 mm — acima disso prejudica a colagem. Usar chanfro ou rampa de transição nas bordas. Substratos: cerâmica, porcelanato e concreto polido.

7 a 15 anos com manutenção adequada. Fatores de desgaste: tráfego com equipamentos, produtos clorados e instalação deficiente. Inspecionar semestralmente e substituir placas desgastadas ou descoladas para manter a segurança do percurso guia.
