Piso Tátil Direcional Amarelo 250x250x5 TPE

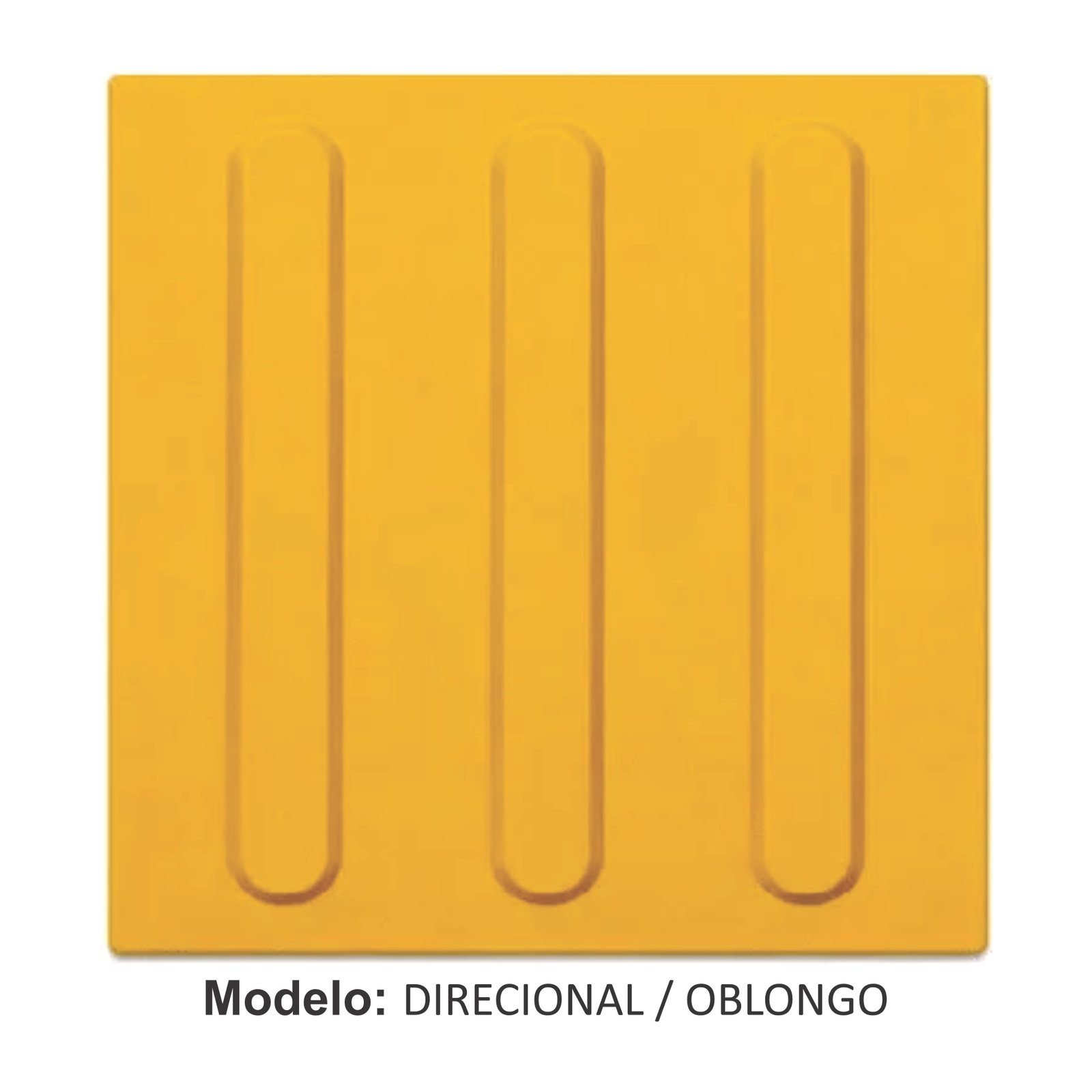

O Piso Tátil TPE Direcional Amarelo é um elemento de sinalização podotátil fabricado em Termoplástico Elastomérico (TPE), com dimensões de 250×250×5 mm e coloração amarelo. Possui relevos lineares (barras paralelas) distribuídos uniformemente na superfície, destinados a orientar o deslocamento de pessoas com deficiência visual ao longo de um percurso acessível. É produzido conforme as diretrizes da NBR 9050:2020 e NBR 16537:2016, sendo utilizado em conjunto com o piso tátil de alerta para compor o sistema completo de sinalização podotátil.

O Piso Tátil Direcional Amarelo é regulamentado pela ABNT NBR 9050:2020 (Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos), NBR 16537:2016 (Sinalização tátil no piso), Lei Federal nº 10.098/2000 e Decreto nº 5.296/2004. O descumprimento pode acarretar sanções administrativas e vedação de habite-se em obras públicas e privadas de uso coletivo.

O TPE (Termoplástico Elastomérico) é uma liga polimérica que combina propriedades mecânicas da borracha com a processabilidade dos termóplasticos. Inclui copolimerizado SBS ou SEBS, cargas minerais, pigmentos inorgânicos resistentes à UV e aditivos estabilizantes. Apresenta dureza Shore A de 90, não contém PVC nem halógenos.

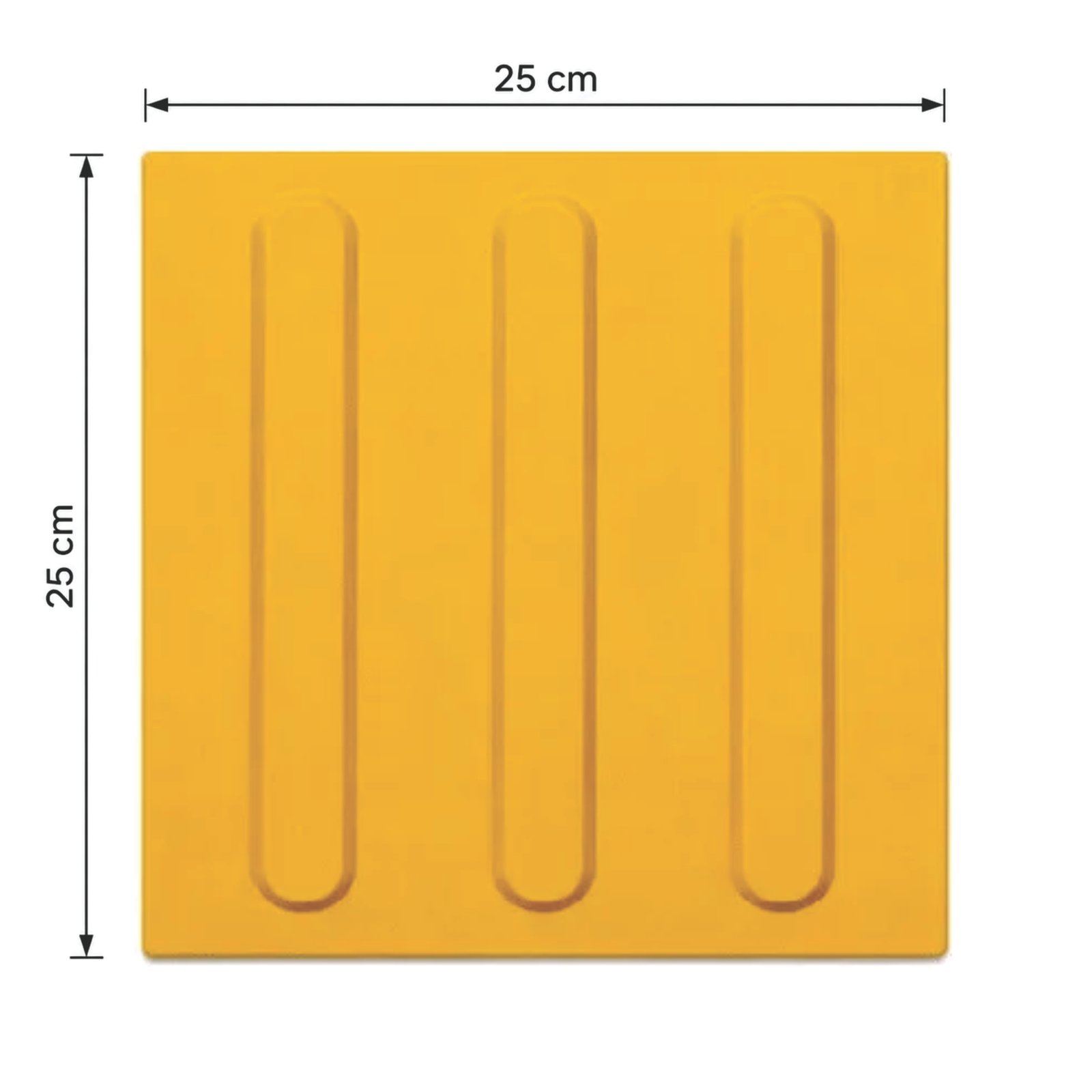

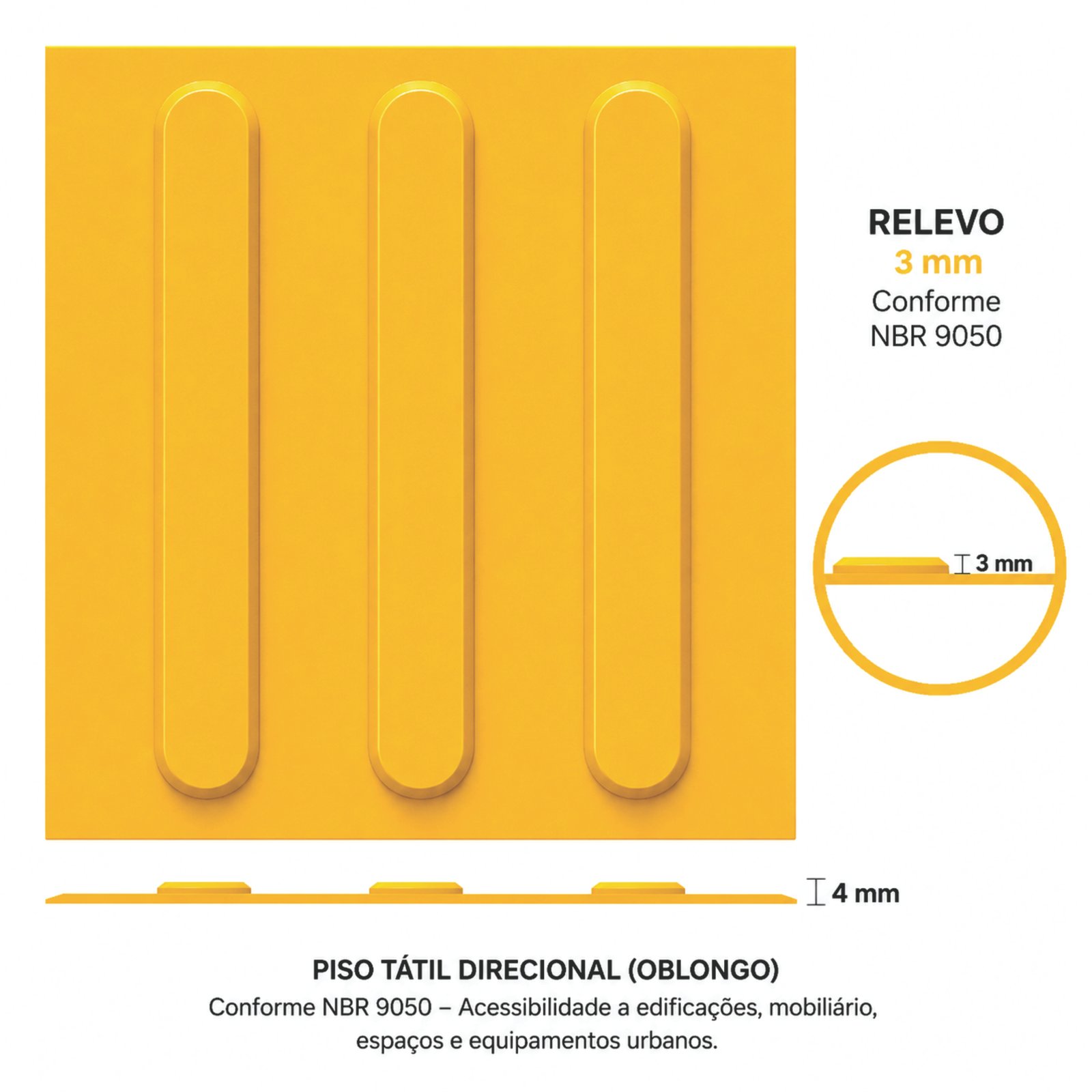

O Piso Tátil TPE Direcional Amarelo apresenta: Dimensões nominais: 250×250×5 mm; Padrão dos relevos: barras lineares paralelas (relevo direcional); Espaçamento entre centros: 50 mm; Tolerância dimensional: ±2 mm; Peso aproximado por peça: 110 g; Dureza Shore A: 90; Cor: amarelo; Acabamento superficial: antiderrapante.

A instalação é realizada exclusivamente com cola de contato à base de policloropreno sobre piso regularizado (cerâmica, porcelanato ou concreto polido). Etapas: (1) Limpar e secar o substrato; (2) Aplicar cola em ambas as superfícies com trincha ou rolo; (3) Aguardar flash-off de 5 a 15 minutos; (4) Posicionar a placa com atenção à direção dos relevos (barras devem ser paralelas ao sentido de caminhada) e pressionar firmemente; (5) Evitar tráfego por 24 horas após a colagem.

O Piso Tátil Direcional possui relevos lineares (barras paralelas) e orienta o fluxo de caminhada ao longo de um percurso — indica "siga em frente". O Piso Tátil de Alerta possui relevos em bolotas (truncado cônico) e sinaliza situações de perigo, mudanças de direção ou pontos de tomada de decisão — "pare e avalie". Ambos devem ser instalados em conjunto, com o piso de alerta sempre precedendo mudanças de nível, obstáculos ou interrupções do percurso direcional, conforme NBR 16537:2016.

Nas mudanças de direção do percurso tátil, o Piso Tátil Direcional deve ser combinado com o Piso Tátil de Alerta. A norma NBR 16537:2016 define que: nas interseções de rotas, utiliza-se o módulo de alerta (bolotas) para indicar o ponto de decisão; nas curvas suaves (≤ 45°), as placas direcionais podem ser cortadas em ângulo ou posicionadas em diagonal; nas mudanças bruscas de direção (> 45°), intercalar módulos de alerta antes e após a curva. O alinhamento das barras deve sempre apontar para o sentido de deslocamento correto.

O Piso Tátil Direcional é utilizado para criar o "percurso guia" em: calçadas e passeios públicos; corredores de edificações de uso público e coletivo; halls de entrada de prédios comerciais, hospitais, escolas e repartições públicas; estações de metrô, trem e terminais de ônibus; aeroportos e rodoviárias; e qualquer espaço onde seja necessário orientar pessoas com deficiência visual em ambientes sem referência arquitetônica clara.

O TPE possui boa resistência às intempéries. Porém, a cola de contato à base de policloropreno não suporta exposição contínua ao excesso de água ou alagamentos. Por isso, o uso externo é aceito somente em locais abrigados (calçadas cobertas, marquises, vãos de edificações, plataformas com cobertura). Não é recomendada a instalação em áreas descobertas sujeitas a chuva direta ou acúmulo de água.

Limpeza com água e detergente neutro usando vassoura de nylon, esfregão ou pano úmido. Produtos à base de cloro (hipoclorito de sódio, água sanitária) são proibidos — atacam a cola de contato policloropreno, causando descolamento. Solventes (thinner, acetona) também devem ser evitados. Verificar periodicamente: integridade dos relevos lineares, firmeza da fixação, continuidade do percurso guia e coloração.

Apresenta coeficiente de atrito dinâmico (µd) superior a 0,4 em superfície seca e superior a 0,3 em superfície molhada, conforme NBR 9050:2020. A textura dos relevos lineares combinada com a elasticidade do TPE proporciona aderência eficaz mesmo em condições de piso molhado.

Conforme NBR 9050:2020 e NBR 16537:2016, a faixa de piso tátil direcional deve ter largura mínima de 0,25 m e máxima de 0,60 m. A faixa deve ser contínua, sem interrupções, e deve conectar pontos de entrada/saída a pontos de interesse, sempre terminando em um piso tátil de alerta. A composição utiliza placas de 250×250 mm com as barras orientadas no sentido do deslocamento.

Exclusivamente cola de contato à base de policloropreno (neoprene). Aplicar em ambas as superfícies, aguardar flash-off de 5 a 15 minutos e pressionar firmemente. Atenção: durante o posicionamento, verificar que a orientação das barras está correta (paralelas ao sentido do deslocamento) antes de aplicar pressão, pois a cola de contato não permite reposicionamento após o contato das superfícies. Argamassa colante, cola epóxi e silicone não são compatíveis com este modelo.

Sim, em plataformas abrigadas, fixado com cola de contato policloropreno sobre concreto polido, cerâmica ou porcelanato. As barras do piso direcional devem ser orientadas perpendicularmente à borda da plataforma para guiar o usuário até a posição de embarque, complementado com faixa de alerta paralela à borda. O local deve ser obrigatoriamente abrigado, pois a cola não suporta excesso de água.

Sim, o Piso Tátil Direcional TPE colado está disponível nas cores: amarelo, azul, cinza, preto, vermelho e verde. A NBR 9050:2020 exige contraste de luminância (LRV) mínimo de 70% entre o piso tátil e o piso adjacente. Recomenda-se usar a mesma cor para o piso direcional e o piso de alerta em uma mesma instalação, para manter a coerência visual do sistema de sinalização podotátil.

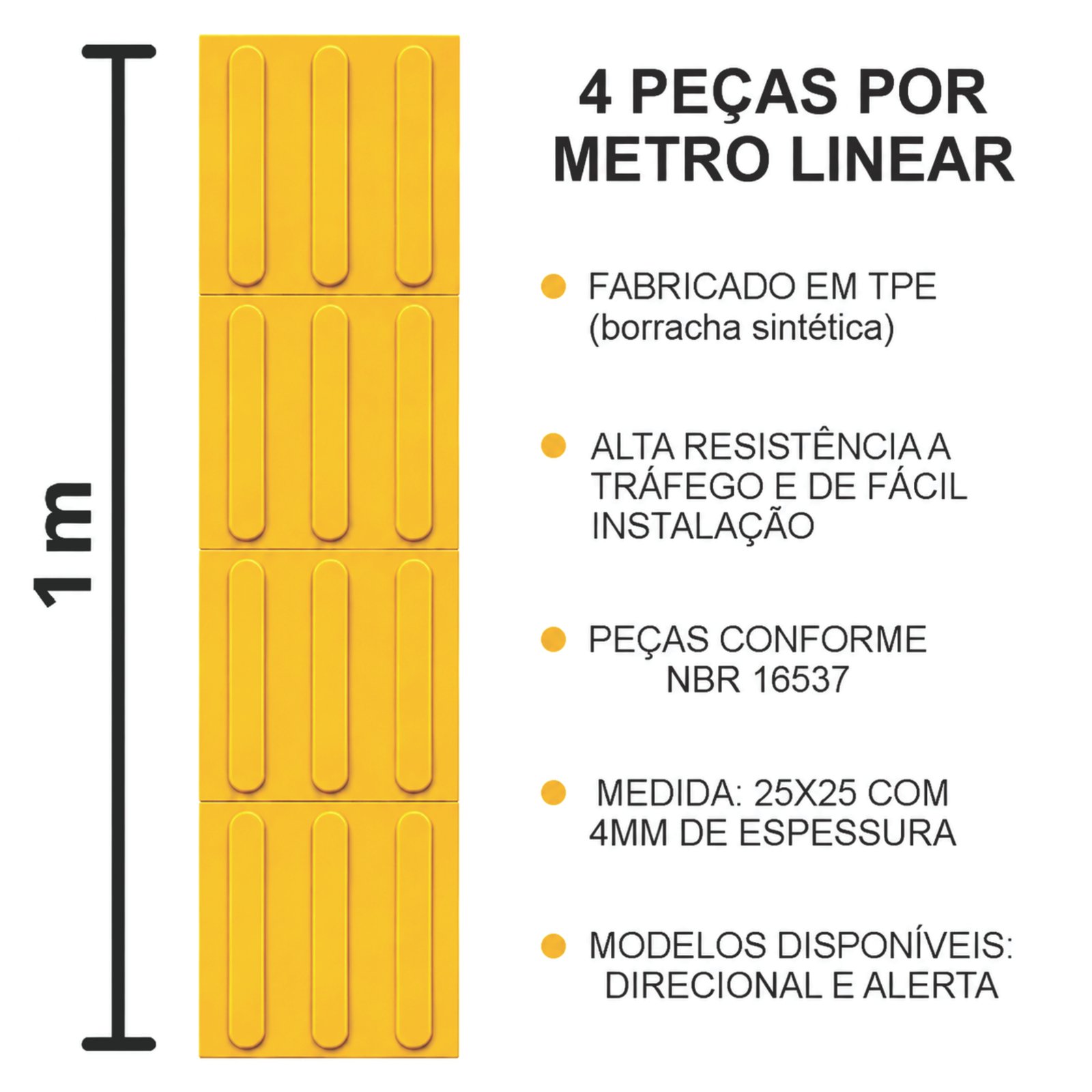

Cada placa mede 250×250 mm. Divida o comprimento total do percurso (em mm) por 250 mm e a largura da faixa por 250 mm. Multiplique os resultados.

Exemplo com faixa de 25 cm de largura (1 peça):
- Comprimento do percurso: 10 metros (10.000 mm)
- Largura: 25 cm = 1 peça
- Cálculo: 10.000 ÷ 250 = 40 peças × 1 = 40 peças
- Com 10% de perda: 40 × 1,10 = 44 peças

Adicione também as peças de piso tátil de alerta necessárias nas extremidades e pontos de decisão do percurso.

(1) Substrato limpo, seco e livre de gordura e poeira; (2) Cola aplicada uniformemente em ambas as superfícies; (3) Respeitar o flash-off de 5 a 15 minutos; (4) Pressionar firmemente com rolo ou martelo de borracha — verificar orientação das barras antes do contato; (5) Nunca usar produtos clorados na limpeza — atacam a cola policloropreno; (6) Evitar exposição a excesso de água ou alagamentos na área instalada.

Sim (retrofit), desde que o substrato esteja firme e sem partes ocas. A diferença de nível recomendada é de no máximo 2 mm — desníveis superiores prejudicam a colagem e criam esforços de arrancamento. Use chanfro ou rampa de transição nas bordas quando necessário. Substratos compatíveis: cerâmica, porcelanato e concreto polido.

Vida útil estimada entre 7 e 15 anos em tráfego pedestre moderado a intenso, com manutenção adequada. Principais fatores de desgaste: tráfego com equipamentos sobre rodas, uso de produtos clorados e instalação deficiente. Inspecionar semestralmente e substituir placas com relevos muito desgastados ou descoladas, garantindo a continuidade e segurança do percurso guia.
